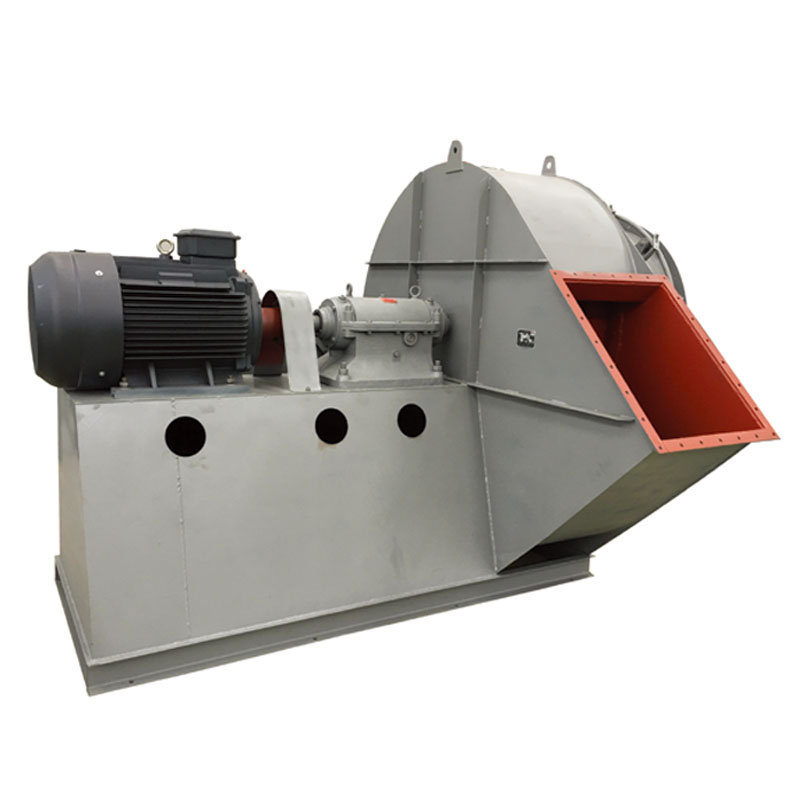

M5-29型煤粉通風機

1、用途

M5-29煤粉離心通風機適用于50-300MV電站鍋爐制粉系統的煤粉輸送，也適用于其它非腐蝕性氣體的輸送，但介質溫度不得超過250℃，含塵量不超過85g/m3。

2、結構形式

1）本系列煤粉離心風機由№16、16.5、17、18、19、19.5、20、20.5和21等9個機號組成，均采用D式傳動方式風機出口角度有0度、45度、90度、135度、180度、225度等6種角度。特殊出口角度可在訂貨時協調解決。

2）風機葉輪的旋轉方向可分為順旋和逆旋兩種，從電動機端正視，順時針旋轉為順旋，逆時針旋轉為逆旋。

3）本系列風機由機殼、葉輪、進風口和傳動部分組成，機殼內壁焊有防磨襯板，以便磨損后更換，外側有筋板以增強機殼的剛性。大機號風機的機殼后側板用型鋼斜撐固定在基礎上，機殼上方1/4處做成可拆卸結構，扯開后轉子可直接吊出，機殼底側備有放灰門便于維護與檢查。葉輪為板式弧形后向葉片，全部用耐磨鋼板焊接而成，提高了耐磨性和使用壽命。

4）軸承箱采用稀油潤滑，并有循環水道冷卻，其用水量為0.5～01m3/h。

3、性能與選擇

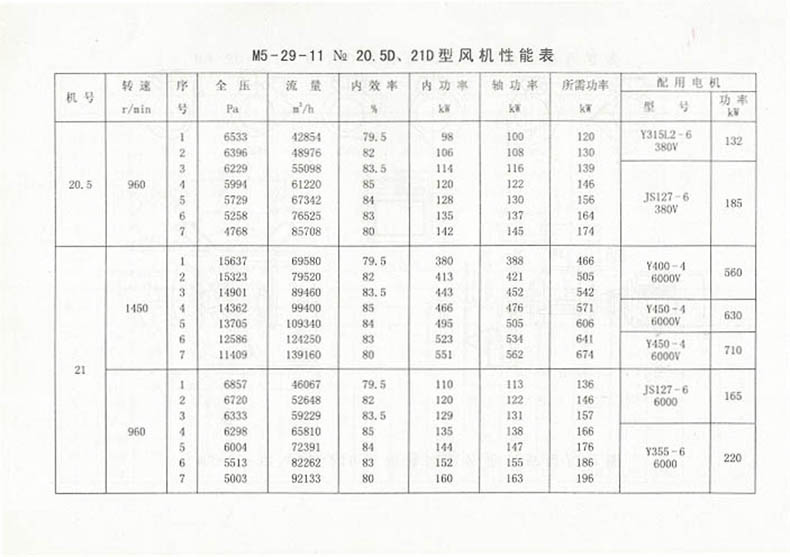

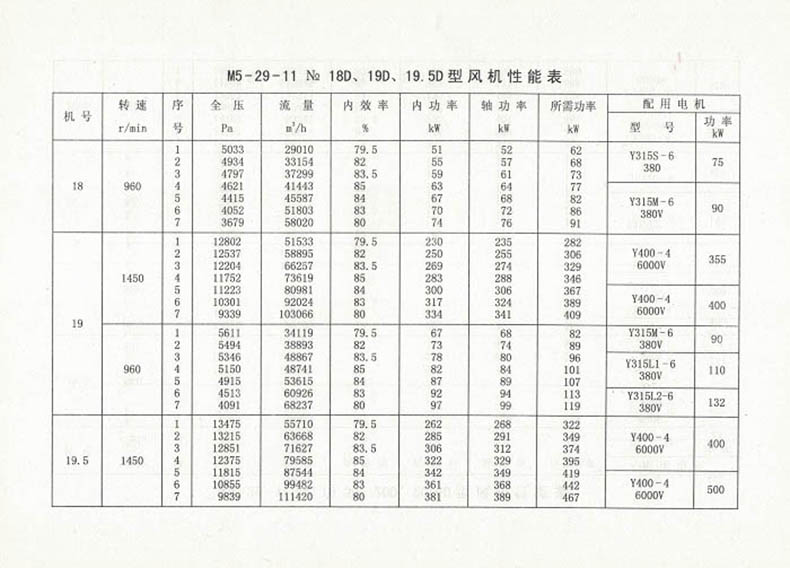

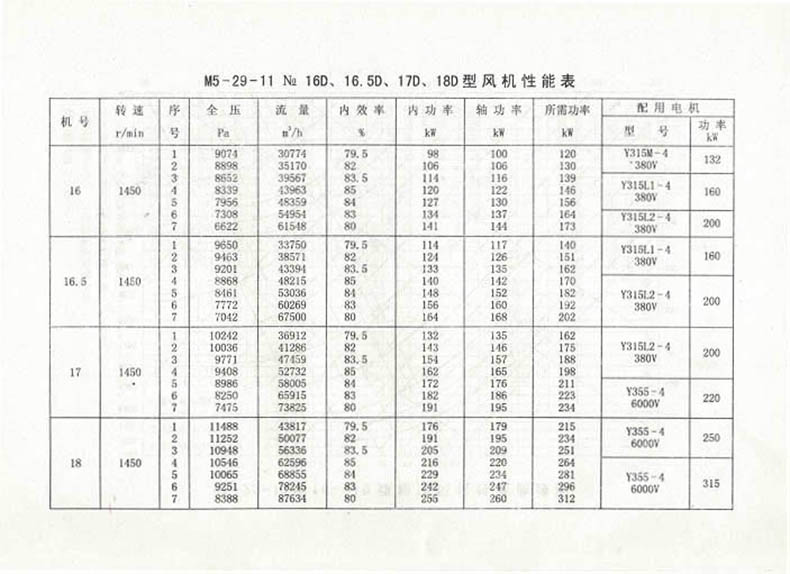

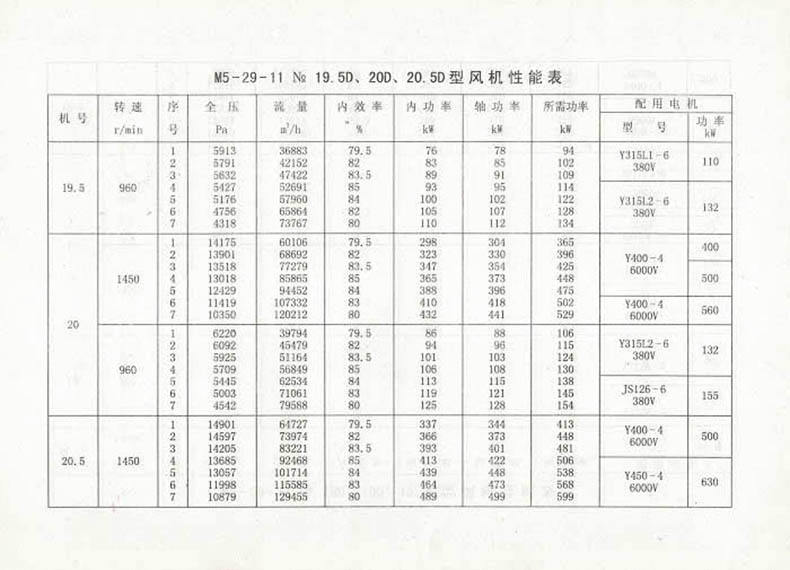

表中所列性能，其標定工況為大氣壓力101325Pa，進氣溫度70℃，介質氣體密度1.02kg/m3，實際選用時若與表中不符，用相關公式換算。
