M9-26型煤粉離心通風機

M9-26型煤粉離心通風機主要用于中小型火力發電廠鍋爐制粉系統的強制通風，也可以用于輸送物料、空氣及無腐蝕性、不自燃、不含粘性物質的氣體，介質溫度不得超過80°C。

產品型式

M9-26型煤粉離心通風機為單吸入式，有No.12.5、13、14、15、16.5共5個機號。

通風機可制成順時針和逆時針兩種形式，從電動機一端正視，如葉輪按順時針方向旋轉稱為順時針轉風機，以“順”表示；按逆時針方向旋轉稱逆時針轉風機，以“逆”表示。

產品特點

No.12.5~16.5主要由葉輪、機殼、進風口、傳動組等組成。

1.機殼：機殼由兩部分組成，拆開后可向上吊出轉子，便于檢修。蝸殼板部分采用Q345（16Mn）鋼板提高了耐磨性能，其余部分采用普通鋼板焊接而成。

2.進風口：制成收斂式流線形的整體結構，用螺栓固定在前蓋板上。

3.傳動組： 由主軸、軸承箱、聯軸器等部件組成。主軸采用優質碳素鋼制成采用滾動軸承與水冷軸承箱，須加裝輸水管，耗水量因環境溫度不同而異。

4.葉輪：M-26型風機葉輪的輪蓋、輪盤、葉片均采用Q345（16Mn）鋼板，在葉片上增加耐磨涂層，長短葉片數為32片，屬前向彎曲葉形，葉輪旋轉無葉擴壓器外緣最高圓周速度不超過140m/s,葉輪成形后經動平穩校正，故運轉平穩。

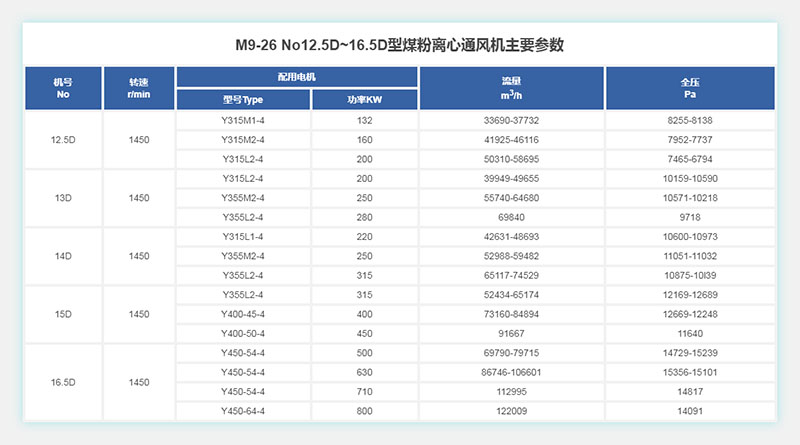

技術參數
